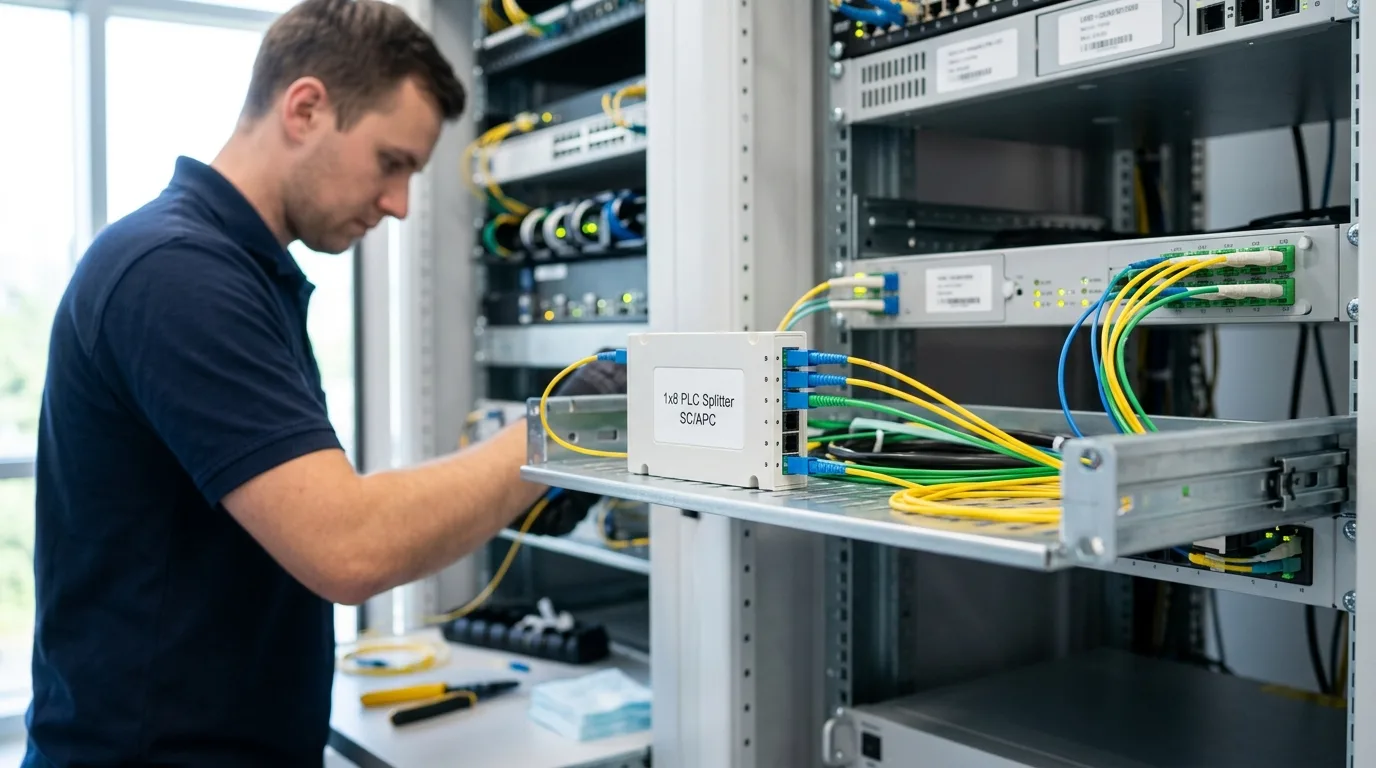

Pasywa optyczne bez tajemnic: Czym są i jak wybrać splitter optyczny?
W dobie dynamicznego rozwoju technologii światłowodowych w 2026 roku, szybki i stabilny internet stał się standardem w większości polskich domów i przedsiębiorstw. Aby jednak sygnał optyczny mógł bez przeszkód dotrzeć od nadajnika operatora do setek indywidualnych odbiorców, niezbędna jest odpowiednio zaprojektowana infrastruktura. Jej fundamentem są tzw. pasywa optyczne. Choć działają w cieniu zaawansowanych urządzeń aktywnych, to właśnie one decydują o niezawodności i wydajności całej sieci FTTH (Fiber to the Home).
W tym poradniku przyjrzymy się bliżej jednemu z najważniejszych elementów pasywnych – splitterom optycznym. Dowiesz się, jak działają, jakie są ich rodzaje oraz na co zwrócić uwagę, porównując dostępne na rynku oferty.
Co to są pasywa optyczne i dlaczego są kluczowe?
Pasywa optyczne to wszystkie elementy sieci światłowodowej, które nie wymagają zewnętrznego zasilania elektrycznego do przesyłania, rozdzielania czy filtrowania sygnału świetlnego. W przeciwieństwie do urządzeń aktywnych (takich jak przełączniki, routery czy media konwertery), elementy pasywne działają w sposób całkowicie transparentny dla przesyłanych danych. Nie modyfikują ich, nie wzmacniają ani nie analizują – ich zadaniem jest czysto fizyczne kierowanie fal świetlnych.
Oprócz splitterów, do kategorii pasywów optycznych zaliczamy również:
- Patchcordy i pigtaile: Odcinki światłowodów zakończone fabrycznie złączami, służące do krosowania połączeń.
- Adaptery (łączniki): Elementy pozwalające na precyzyjne połączenie dwóch złączy światłowodowych w przełącznicy.
- Tłumiki optyczne: Stosowane celowo, gdy sygnał z lasera jest zbyt silny i mógłby uszkodzić czuły odbiornik.
- Mufy i przełącznice: Obudowy mechaniczne chroniące delikatne spawy i ułatwiające zarządzanie okablowaniem.
Do najważniejszych zalet pasywów optycznych należą:
- Niezrównana bezawaryjność: Brak elementów elektronicznych i ruchomych sprawia, że komponenty te rzadko ulegają uszkodzeniom.
- Zerowe koszty eksploatacji: Nie zużywają prądu, co jest kluczowe przy projektowaniu energooszczędnych sieci.
- Długowieczność: Raz poprawnie zainstalowane pasywa mogą służyć przez dziesięciolecia, obsługując kolejne generacje technologii transmisji.
W architekturze PON (Passive Optical Network) kluczową rolę odgrywa podział sygnału z jednego włókna magistralnego na wiele włókien klienckich. Do tego celu służą właśnie splittery optyczne.
Splittery optyczne PLC – serce pasywnej sieci
Splitter optyczny (często nazywany rozgałęźnikiem) to element, który dzieli wejściową moc optyczną na określoną liczbę portów wyjściowych. Obecnie standardem rynkowym są splittery wykonane w technologii PLC (Planar Lightwave Circuit). Wykorzystują one zaawansowane układy planarne, które gwarantują równomierny podział mocy na każdym z wyjść oraz stabilne parametry pracy w szerokim zakresie fal (od 1260 do 1650 nm).
Warto wiedzieć, że technologia PLC zrewolucjonizowała rynek, spychając na dalszy plan starszą technologię FBT (Fused Biconical Taper). Splittery FBT powstają poprzez zgrzewanie i rozciąganie dwóch lub więcej włókien. Choć są tańsze w produkcji dla małych podziałów (np. 1x2), to przy większych konfiguracjach wykazują duże nierównomierności w podziale mocy i są podatne na zmiany temperatur. Z kolei splittery PLC, dzięki procesowi fotolitografii na podłożu krzemowym, oferują idealnie równy podział sygnału na wszystkich portach wyjściowych, niezależnie od długości fali świetlnej. To kluczowe w nowoczesnych systemach GPON i XGS-PON, gdzie przesył danych w dół i w górę odbywa się na różnych częstotliwościach świetlnych.
Wybierając splitter, w pierwszej kolejności napotkasz parametry określające stopień podziału sygnału (np. 1x2, 1x4, 1x16, 1x32). Oznaczają one, że sygnał z jednego włókna wejściowego zostaje rozdzielony odpowiednio na 2, 4, 16 czy więcej torów wyjściowych.
Typy obudów splitterów: Steelbox, ABS oraz LGX
Konstrukcja mechaniczna splittera ma ogromne znaczenie dla sposobu jego montażu. Na rynku najczęściej spotyka się trzy typy obudów:

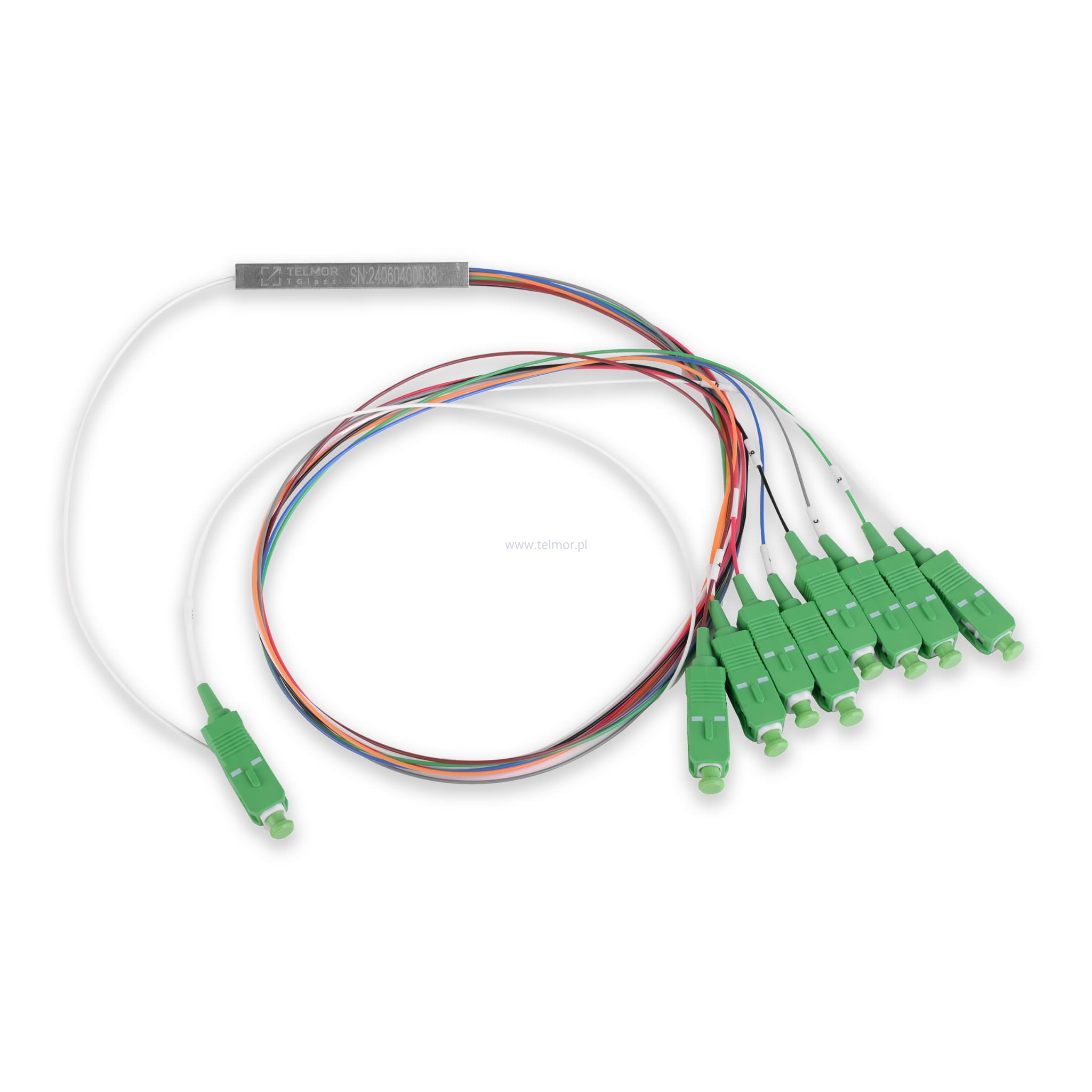

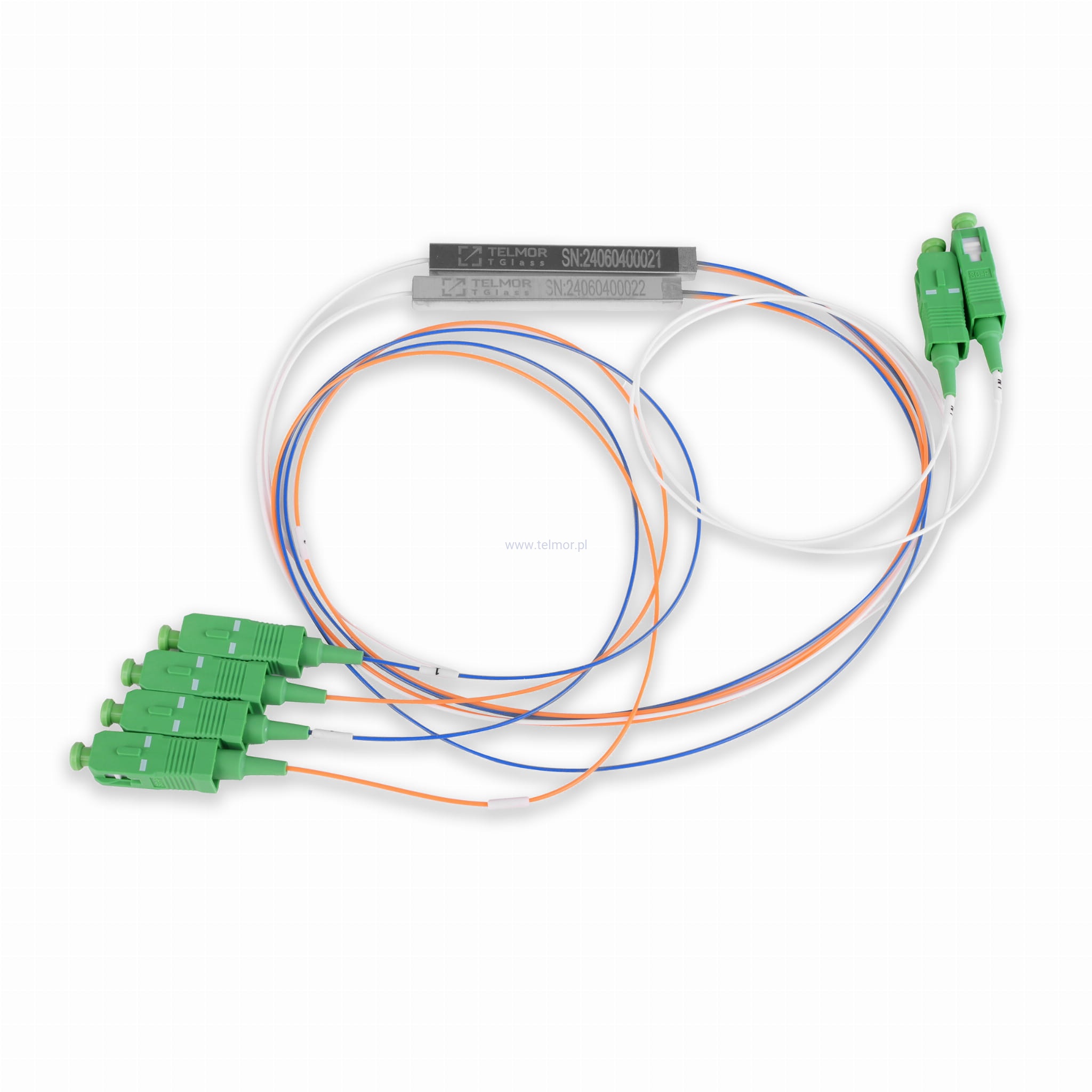

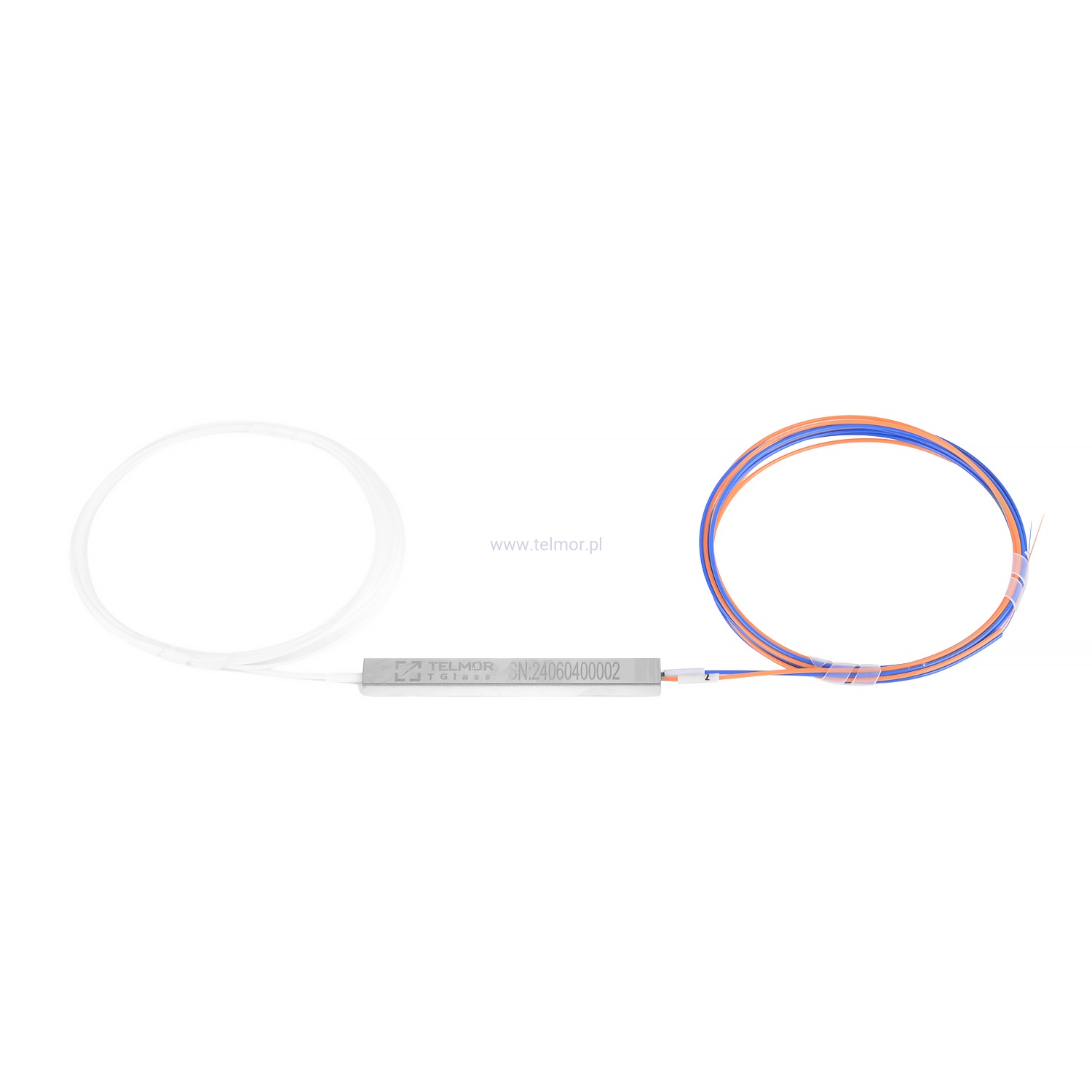

- Steelbox (Mini): To kompaktowe rozwiązanie, w którym układ optyczny zamknięty jest w niewielkiej metalowej rurce. Włókna o średnicy 0,9 mm są idealne do układania w kasetach spawów wewnątrz przełącznic światłowodowych czy muf kablowych. Charakteryzują się minimalnym rozmiarem.

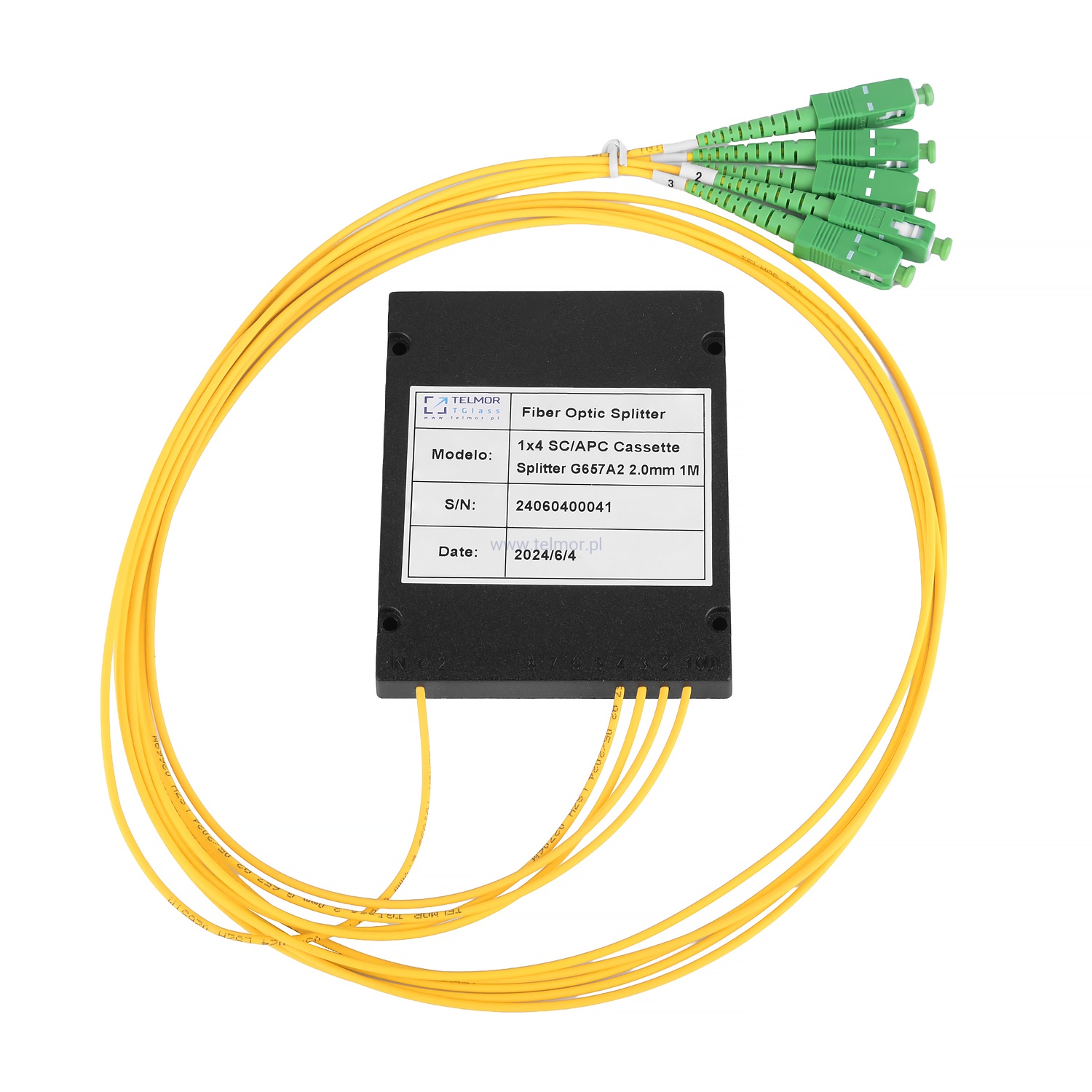

- ABS Box: Układ optyczny zamknięty jest w plastikowej obudowie (tzw. puszce ABS), z której wyprowadzone są grubsze kable (zazwyczaj 2.0 mm). Zapewnia to znacznie lepszą ochronę mechaniczną i ułatwia organizację kabli w szafach dystrybucyjnych.

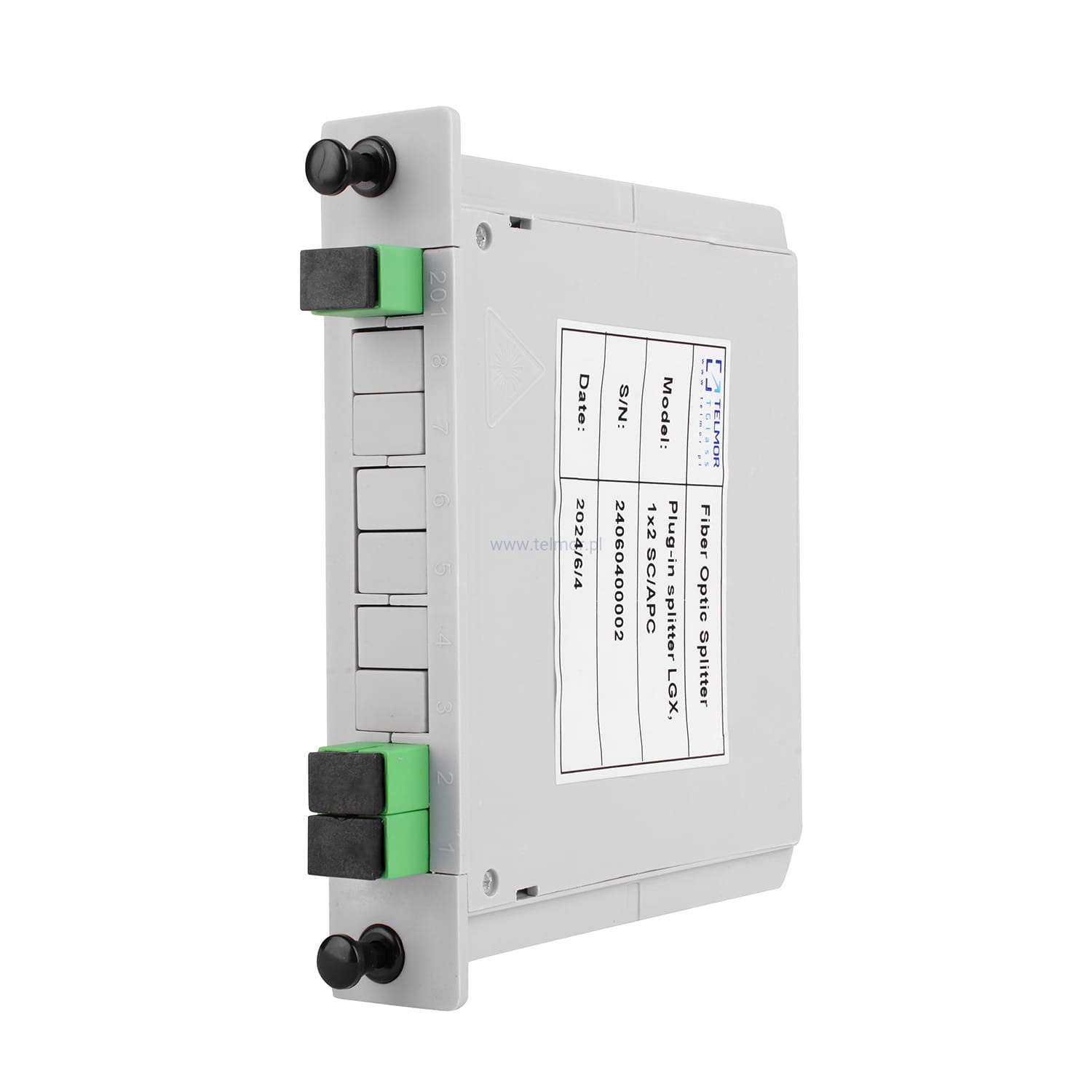

- LGX: To modułowa kaseta, którą można łatwo wsunąć do dedykowanego chassis w szafie rackowej. Zapewnia to maksymalną estetykę, łatwość przełączania i porządek w profesjonalnych serwerowniach.
Jeśli planujesz budowę mniejszego węzła lub potrzebujesz kompaktowych rozwiązań do kaset, warto porównać oferty mniejszych splitterów o niskim stopniu podziału.
Kluczowe parametry techniczne – na co zwrócić uwagę?
Samo określenie obudowy i liczby wyjść to za mało, by dokonać właściwego wyboru. Przy zakupie splitterów optycznych należy bezwzględnie przeanalizować ich specyfikację techniczną:
Rodzaj włókna: Standard G.657.A2
W nowoczesnych instalacjach standardem stało się stosowanie włókien jednomodowych o zmniejszonym promieniu gięcia, zgodnych z normą G.657.A2. Włókno to charakteryzuje się wyjątkową odpornością na zgięcia. Nawet przy ciasnym ułożeniu wewnątrz puszki abonenckiej czy szafki dystrybucyjnej, tłumienie sygnału spowodowane zagięciem kabla pozostaje minimalne.
Standard złączy: SC/APC
Złącza optyczne typu SC z polerowaniem APC (Angled Physical Contact) to powszechny standard w sieciach abonenckich. Zielone obudowy tych złączy informują o tym, że czoło feruli jest ścięte pod kątem 8 stopni. Taka konstrukcja drastycznie redukuje zjawisko reflektancji (odbicia wstecznego światła), co bezpośrednio przekłada się na stabilność transmisji laserowej i minimalizację strat sygnału.
Dlaczego to takie ważne, by unikać złączy UPC (niebieskich) na rzecz APC (zielonych) w sieciach FTTH? Złącza UPC mają płasko wypolerowane czoło feruli. Gdy łączymy dwa takie złącza, drobne szczeliny powietrzne mogą powodować odbicie sygnału z powrotem do nadajnika. W przypadku transmisji wideo lub internetu o bardzo wysokiej przepustowości, odbicia te generują szumy i błędy w transmisji. W złączach APC, ścięcie pod kątem 8 stopni powoduje, że jakiekolwiek odbite światło ucieka do płaszcza światłowodu, zamiast wracać do lasera nadawczego. Dlatego standard SC/APC jest powszechnie wymagany przez operatorów telekomunikacyjnych.
Bezpieczeństwo i powłoka LSZH
W instalacjach wewnątrzbudynkowych kluczowe znaczenie mają normy przeciwpożarowe. Kable splitterów powinny posiadać powłokę LSZH (Low Smoke Zero Halogen). W przypadku pożaru materiał ten nie rozprzestrzenia płomieni, nie wydziela gęstego dymu ani toksycznych, korozyjnych gazów (halogenów), co chroni zdrowie ludzi oraz ułatwia ewakuację.

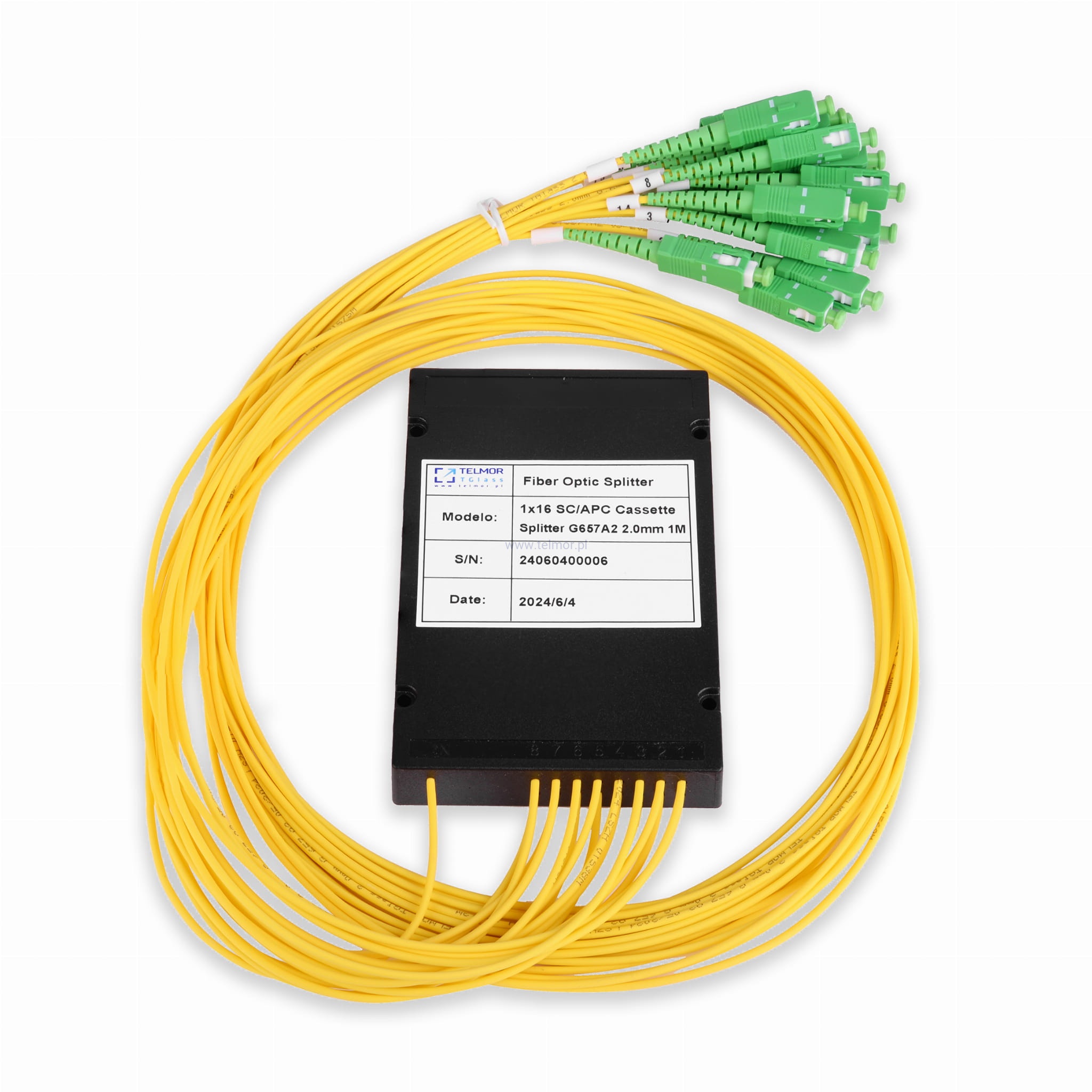

Dla średniej wielkości podsieci lub węzłów dystrybucyjnych optymalnym wyborem są splittery o podziale 1x16, które świetnie sprawdzają się w domkach jednorodzinnych czy małych blokach mieszkalnych.

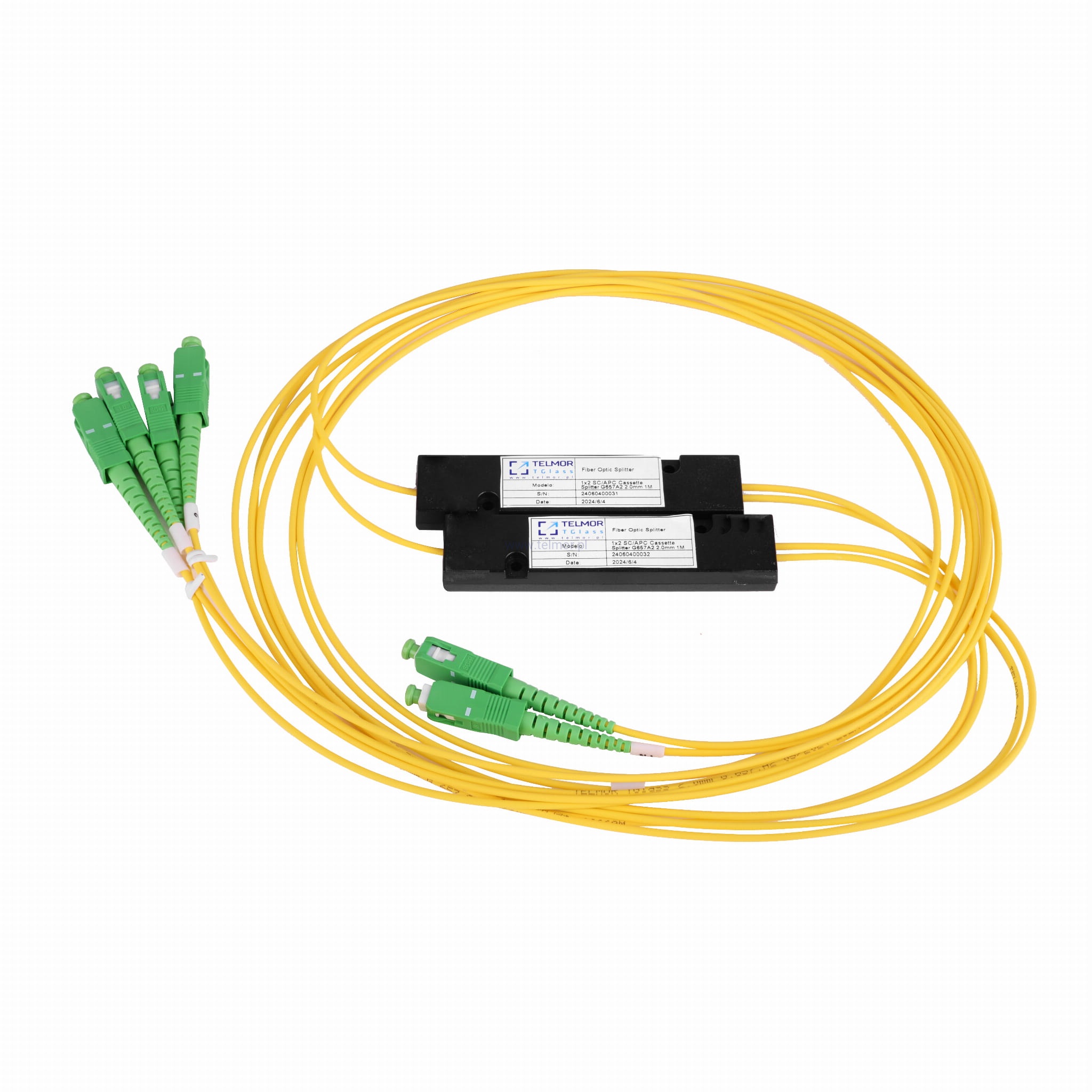

Splitter optyczny - 2 szt. PLC ABS 1x2 2mm G657A2 Złącza SC/APC 1m+1m TGlass
69 PLN
Sprawdź szczegółyJak zaplanować budżet mocy i podział sygnału?
Podstawowym wyzwaniem przy projektowaniu sieci pasywnej jest prawidłowe obliczenie budżetu mocy optycznej. Każdy podział sygnału wiąże się z nieuchronnym spadkiem mocy (tłumiennością). Czysto fizycznie, każde podzielenie sygnału na pół (podział 1x2) generuje stratę około 3 dB.
Przybliżone wartości tłumienia wnoszonego przez same splittery PLC (bez uwzględnienia strat na złączach i spawach) kształtują się następująco:
- 1x2: ok. 3.5 dB do 4.0 dB
- 1x4: ok. 7.0 dB do 7.5 dB
- 1x8: ok. 10.0 dB do 10.5 dB
- 1x16: ok. 13.5 dB do 14.0 dB
- 1x32: ok. 16.5 dB do 17.0 dB
- 1x64: ok. 20.0 dB do 20.5 dB

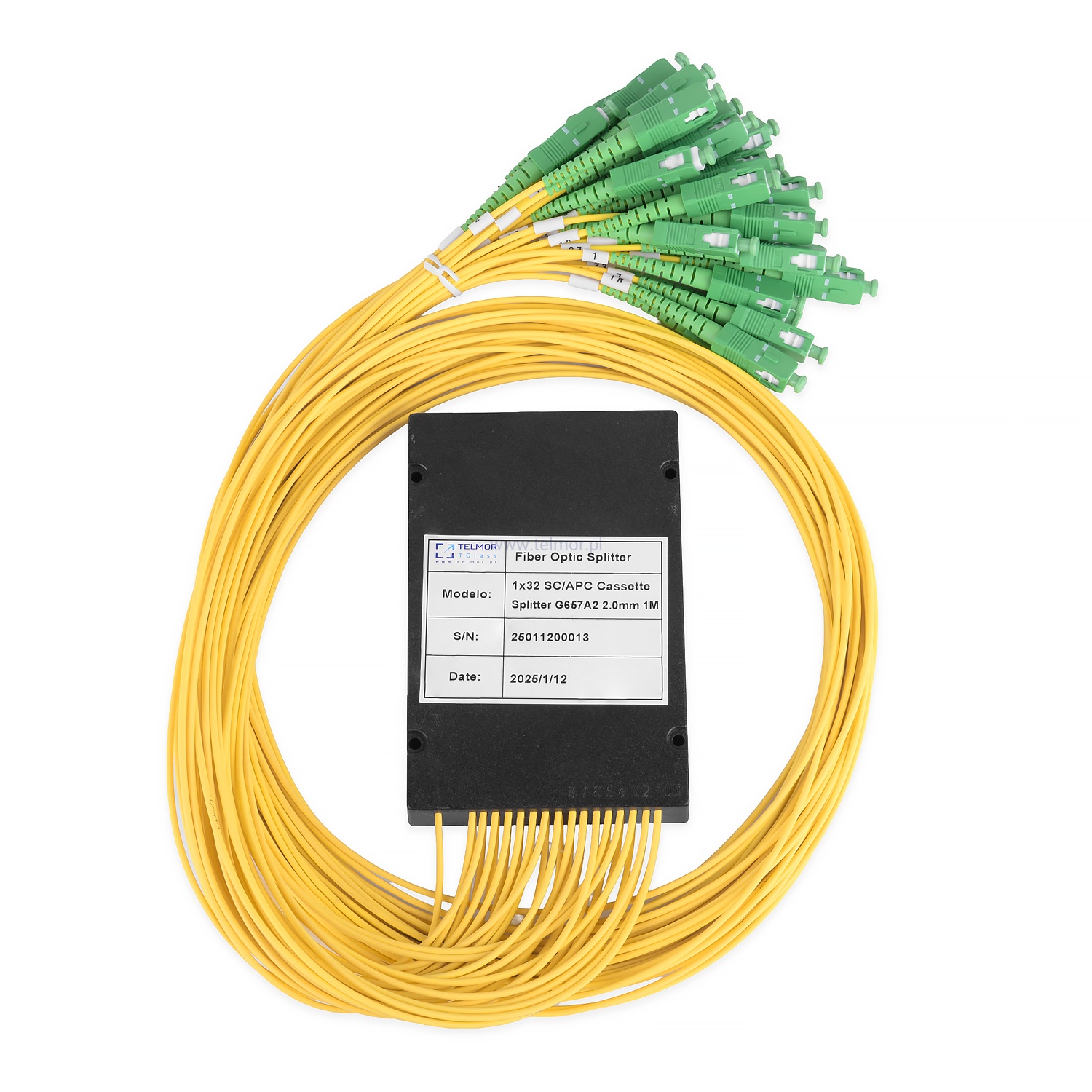

Jeśli planujesz rozległą sieć FTTH dla dużego osiedla lub budynku wielorodzinnego, konieczne będzie zastosowanie splitterów o dużym stopniu podziału, takich jak 1x32 lub 1x64. Pamiętaj jednak, że wymagają one silnego sygnału wejściowego z nadajnika (np. OLT), aby u końcowego abonenta (ONT) poziom sygnału mieścił się w bezpiecznym zakresie czułości odbiornika (zazwyczaj od -8 dBm do -27 dBm).
Poniżej znajdziesz zestawienie profesjonalnych splitterów o dużym stopniu podziału, idealnych do budowy głównych punktów dystrybucyjnych.

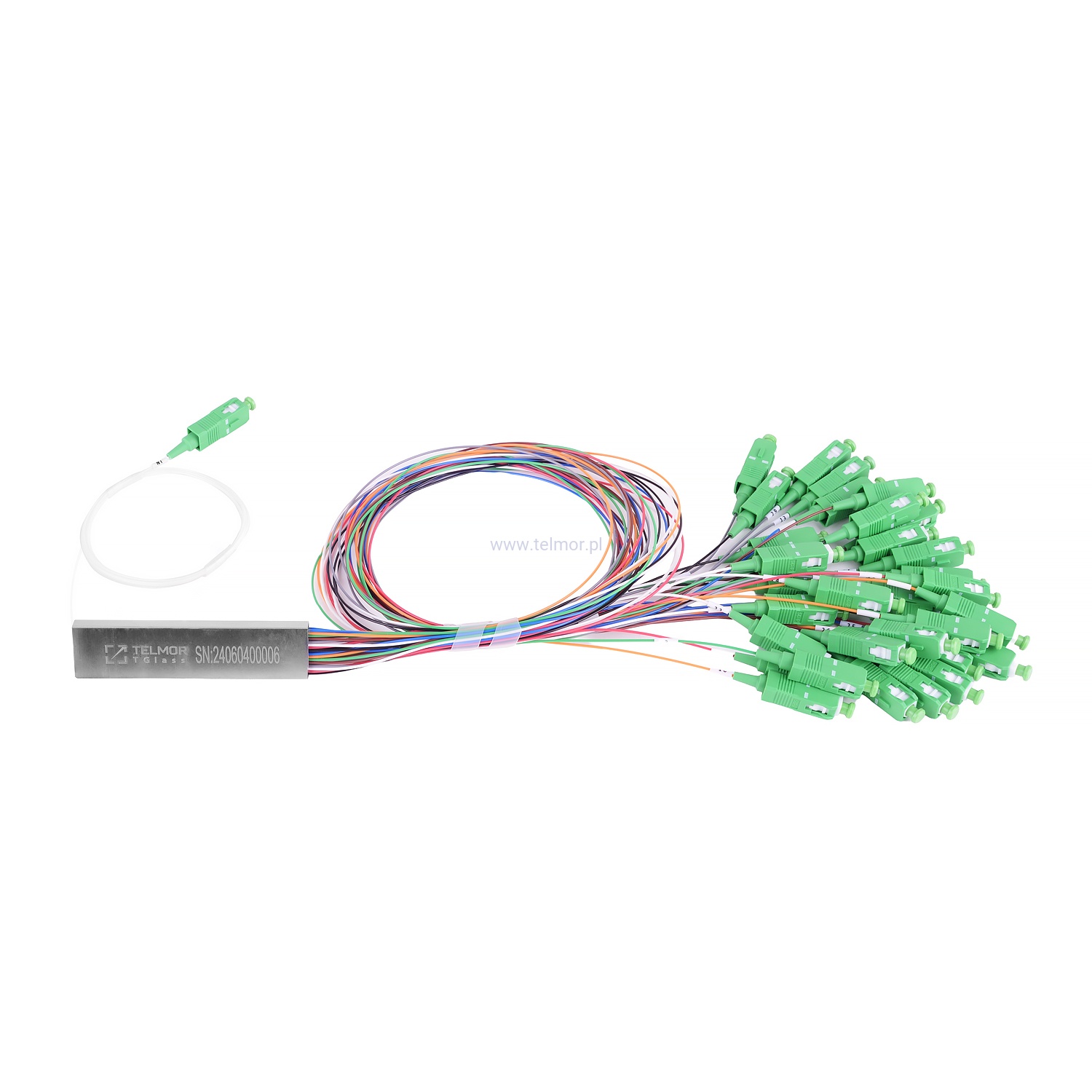

Splitter optyczny PLC Steelbox 1x32 0.9mm G657A2 LSZH Złącza SC/APC TGlass
159 PLN
Sprawdź szczegóły
Podsumowanie – jak podjąć ostateczną decyzję?
Wybór odpowiednich pasywów optycznych zależy bezpośrednio od topologii Twojej sieci oraz miejsca montażu. Do muf i małych przełącznic wybieraj kompaktowe wersje Steelbox o średnicy włókna 0,9 mm. Jeśli zależy Ci na łatwym montażu bez konieczności spawania delikatnych włókien wewnątrz szafy, doskonałym wyborem będą stabilne obudowy ABS Box lub moduły LGX wyposażone w gotowe złącza SC/APC.
Pamiętaj, aby zawsze stawiać na sprawdzony standard światłowodu (G.657.A2) oraz bezpieczną powłokę bezhalogenową (LSZH). Aby znaleźć najlepsze oferty cenowe i porównać parametry techniczne urządzeń od różnych dostawców, skorzystaj z wyszukiwarki i porównywarki cenowej Trafishop. Dzięki temu zyskasz pewność, że kompletujesz sprzęt najwyższej jakości w najbardziej optymalnym budżecie.
