Wydajność i bezpieczeństwo każdego układu hydrauliki siłowej zależą od jakości i odpowiedniego doboru jego najmniejszych elementów. Wśród nich kluczową rolę odgrywają końcówki przewodów, potocznie nazywane zakuciami. W Europie jednym z najpowszechniej stosowanych standardów są zakucia calowe BSP (British Standard Pipe), znane jako gwinty brytyjskie.
W tym poradniku wyjaśniamy, jak bezbłędnie dobrać zakucia BSP, jak je prawidłowo mierzyć oraz czym różnią się wersje do węży jednooplotowych (1SN) i dwuoplotowych (2SN). Zdobytą tu wiedzę wykorzystasz podczas porównywania ofert na Trafishop – platformie agregującej asortyment wielu sklepów internetowych.
Czym charakteryzują się zakucia calowe BSP?
Gwinty brytyjskie BSP to standard oparty na calowych wymiarach średnicy oraz charakterystycznym kącie zarysu gwintu wynoszącym 55°. W hydraulice siłowej najczęściej stosuje się odmianę walcową (BSPP), oznaczaną literą G. Końcówki te posiadają stożek wewnętrzny o kącie 60°, który zapewnia doskonałe uszczelnienie metal-metal po dokręceniu złącza.
Główną zaletą złączy BSP jest ich uniwersalność oraz wysoka odporność na drgania i wahania ciśnień. Znajdziesz je w maszynach rolniczych, sprzęcie budowlanym, a także w zaawansowanych instalacjach przemysłowych.
Jak prawidłowo zmierzyć gwint calowy BSP?
Najczęstszym błędem przy zakupie zakuć jest sugerowanie się wyłącznie nazwą calową bez fizycznego pomiaru. W standardzie BSP wymiar podany w calach (np. 1/2") nie oznacza rzeczywistej średnicy gwintu mierzonej suwmiarką. Jest to wymiar nominalny powiązany ze średnicą wewnętrzną rury.
Aby uniknąć pomyłek, zmierz średnicę zewnętrzną gwintu męskiego suwmiarką i skorzystaj z poniższej ściągawki:
- Gwint 1/4" BSP ma średnicę zewnętrzną ok. 13,1 mm.
- Gwint 3/8" BSP ma średnicę zewnętrzną ok. 16,6 mm.
- Gwint 1/2" BSP ma średnicę zewnętrzną ok. 20,9 mm.
- Gwint 3/4" BSP ma średnicę zewnętrzną ok. 26,4 mm.
- Gwint 1" BSP ma średnicę zewnętrzną ok. 33,2 mm.
Dopiero po dokładnym pomiarze warto przystąpić do wyboru odpowiedniej końcówki i porównania cen u różnych dostawców.
Zakucia calowe BSP do węży 1SN (jednooplotowych)
Węże hydrauliczne typu 1SN posiadają pojedynczy oplot stalowy. Są stosowane w układach o niskim i średnim ciśnieniu roboczym, gdzie liczy się elastyczność przewodu. Zakucia dedykowane do węży 1SN są dopasowane do grubości ich ścianki, co gwarantuje optymalną siłę zacisku.

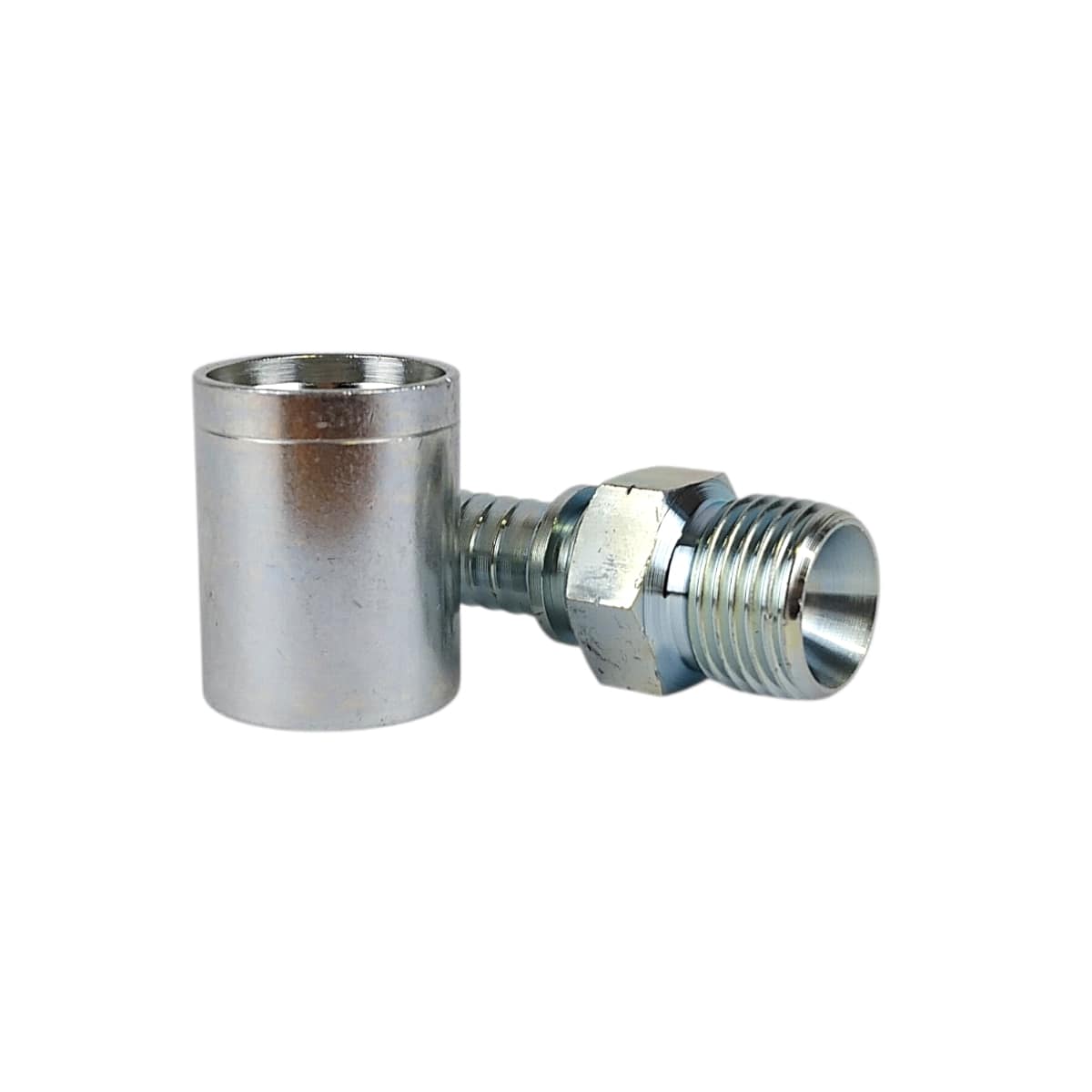

Użycie zbyt luźnego zakucia na przewodzie 1SN może skutkować nieszczelnością, natomiast zbyt ciasne zakucie może uszkodzić oplot podczas prasowania. Poniżej prezentujemy popularne zakucia BSP przeznaczone do przewodów jednooplotowych o mniejszych średnicach:
Zakucia calowe BSP do zadań specjalnych: węże 2SN (dwuoplotowe)
W instalacjach o wysokim ciśnieniu roboczym oraz w miejscach narażonych na nagłe skoki ciśnienia (udar hydrauliczny) stosuje się węże dwuoplotowe 2SN. Posiadają one dwa oploty z drutu stalowego, co czyni je znacznie sztywniejszymi i odporniejszymi na uszkodzenia mechaniczne.
Do takich przewodów należy bezwzględnie stosować zakucia przeznaczone do klasy 2SN. Różnią się one od wersji 1SN konstrukcją tulei zaciskowej oraz geometrią trzpienia. Zapewnia to bezpieczne połączenie, które wytrzyma ekstremalne obciążenia bez ryzyka rozerwania przewodu.

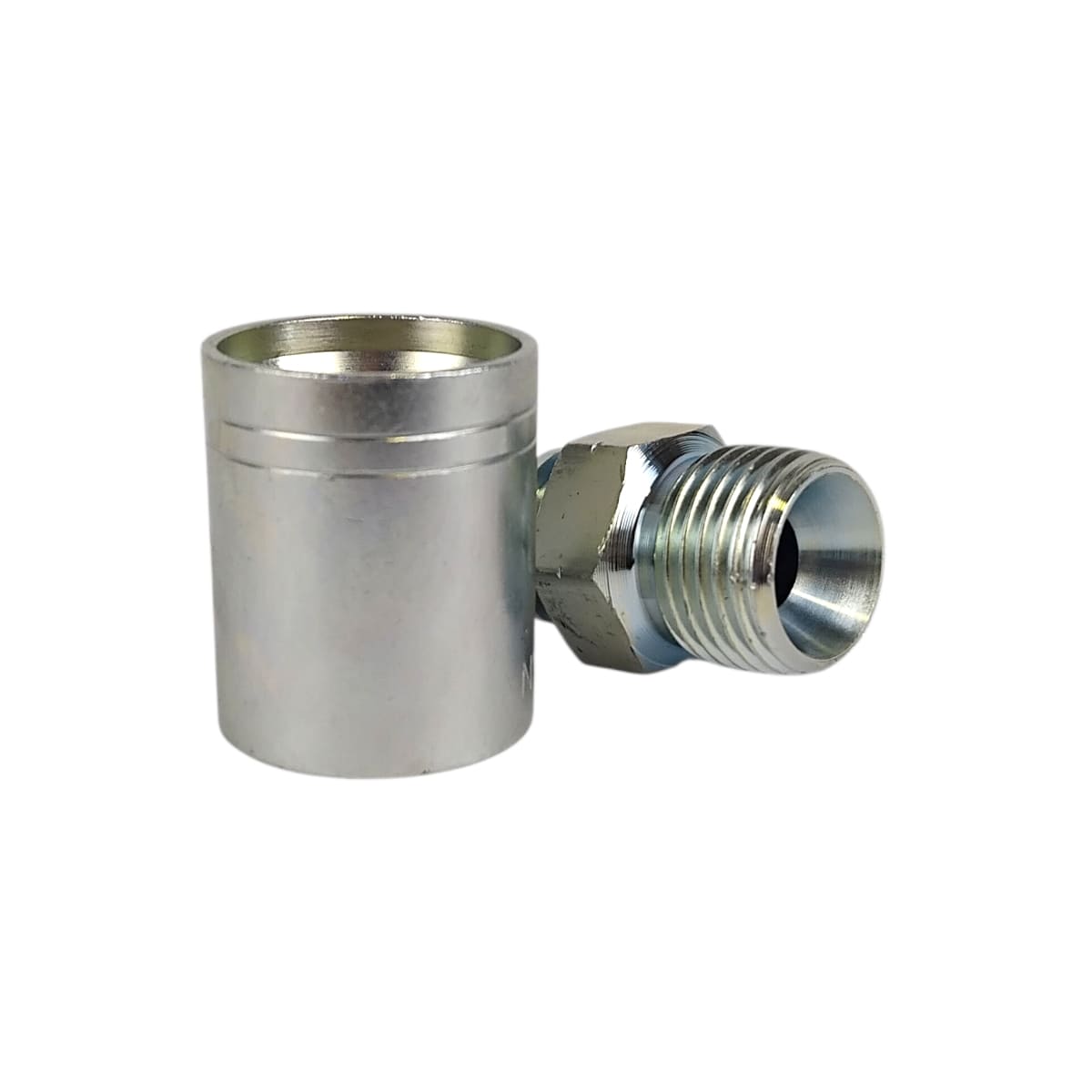

Oto wybrane zakucia BSP dedykowane do węży klasy 2SN, których oferty możesz porównać w naszym serwisie:
Większe średnice zakuć BSP dla przewodów 1SN
W układach o niższym ciśnieniu, ale wymagających dużego przepływu cieczy roboczej (np. linie powrotne lub ssące), stosuje się węże 1SN o większych średnicach nominalnych (DN10, DN13 i większe). Dobór odpowiedniego zakucia o dużym przelocie pozwala uniknąć dławienia przepływu i przegrzewania się oleju hydraulicznego.

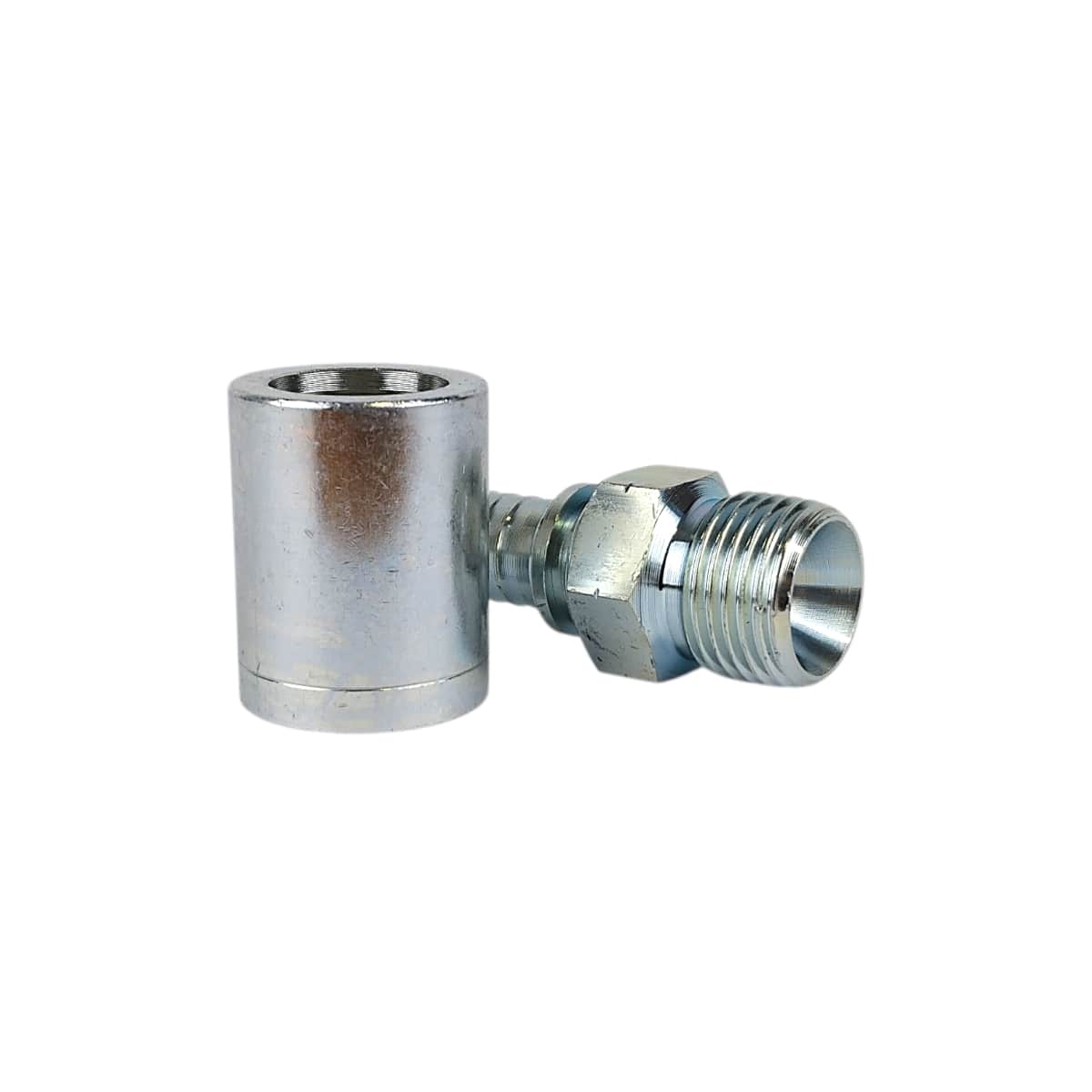

Poniżej znajdziesz zakucia BSP do węży 1SN o większych średnicach gwintu, idealne do takich zastosowań:
Praktyczne wskazówki dotyczące montażu zakuć BSP
Prawidłowe okuwanie węży hydraulicznych wymaga precyzji oraz odpowiedniej technologii. Oto kilka kluczowych kroków, o których należy pamiętać podczas montażu:
Przygotowanie przewodu
Wąż musi być ucięty idealnie prostopadle. Wszelkie ukosy mogą osłabić siłę trzymania tulei zaciskowej. Po ucięciu wnętrze węża należy dokładnie przedmuchać sprężonym powietrzem, aby usunąć opiłki gumy i metalu, które mogłyby zanieczyścić układ hydrauliczny.
Kontrola głębokości osadzenia
Zanim umieścisz wąż w prasie zaciskowej, zaznacz na nim kredą lub markerem głębokość, na jaką końcówka zakucia powinna wejść do wnętrza przewodu. Pozwoli to upewnić się, że podczas zaciskania wąż nie wysunął się z tulei.
Dobór odpowiedniej średnicy zacisku
Każdy producent węży i zakuć dostarcza dedykowane tabele zaciskania. Określają one dokładną średnicę zewnętrzną, jaką tuleja musi osiągnąć po zaciśnięciu. Zbyt słaby zacisk grozi wystrzeleniem końcówki pod ciśnieniem, natomiast zbyt mocny może uszkodzić wewnętrzny oplot stalowy lub zdeformować króciec zakucia.
Najczęstsze błędy popełniane przy eksploatacji złączy BSP
Unikanie błędów podczas montażu i eksploatacji pozwala znacznie wydłużyć żywotność całej instalacji hydraulicznej. Na co warto uważać?
- Mylenie standardu BSP z metrycznym: Choć gwinty te mogą wyglądać podobnie, mają inny skok oraz kąt zarysu (metryczne mają 60°, a BSP 55°). Próba siłowego wkręcenia złącza zniszczy gwint w gnieździe.
- Zbyt mocne dokręcanie złączy: Końcówki BSP ze stożkiem 60° nie wymagają ogromnej siły do uzyskania szczelności. Nadmierne dokręcanie może doprowadzić do pęknięcia nakrętki lub uszkodzenia stożka uszczelniającego.
- Brak regularnych kontroli: Przewody hydrauliczne pracujące w trudnych warunkach powinny być regularnie sprawdzane pod kątem pęknięć gumy, korozji zakuć czy mikro-wycieków przy tulei.
Podsumowanie
Wybór odpowiedniego zakucia calowego BSP to klucz do bezawaryjnej pracy maszyn i urządzeń hydraulicznych. Pamiętaj o dokładnym pomiarze gwintu suwmiarką oraz dopasowaniu końcówki do klasy węża (1SN lub 2SN). Zamiast kupować losowe komponenty, skorzystaj z porównywarki Trafishop, aby zestawić oferty wielu sprawdzonych dystrybutorów i wybrać rozwiązania o najlepszym stosunku ceny do jakości.
